MINIBOX DG2081 REV.04

minibox-dg-2081-rev-04

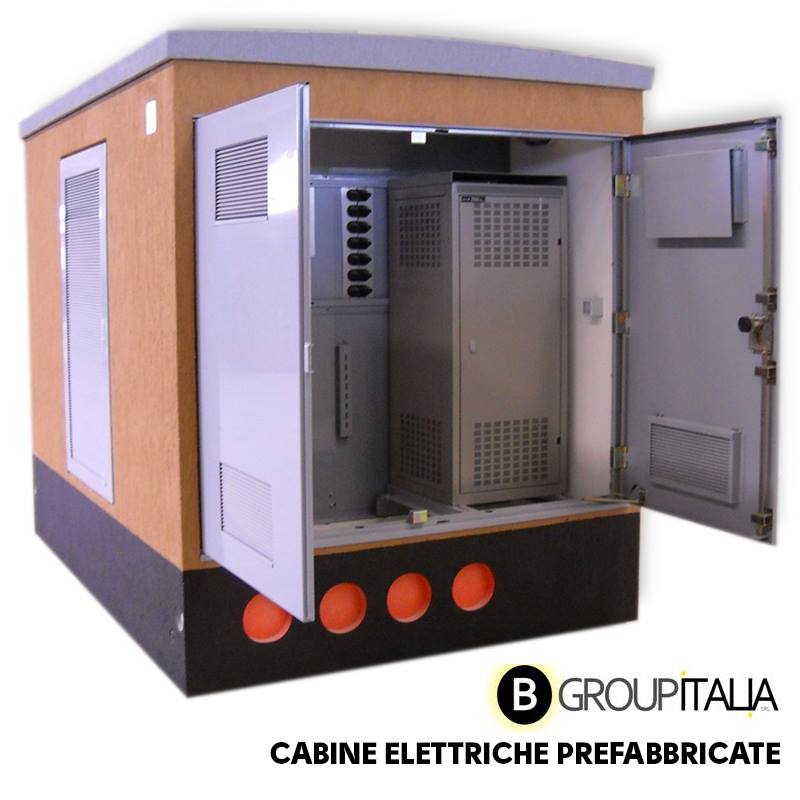

MINIBOX DG2081 REV.04 è un’abina elettrica di distribuzione MT / BT ad elementi prefabbricati in cav “OMOLOGATA ENEL” progettata per l’impiego su reti in cavo 20-15-10 KV con tensione di isolamento 24KV, per il contenimento di apparecchiature elettromeccaniche MT in esafloruro di zolfo con trasformatore in olio con potenza max. pari a 400 KVA.

La cabina viene realizzata, collaudata e fornita in opera secondo le prescrizioni del capitolato tecnico di unificazione ENEL  DG 2081 Rev. 04 del 04.06.2013 “Prefabbricati per quadri 24 kV isolati in esafloruro di zolfo (SF6) per altitudini fino a 1000 metri sul livello del mare “

Dimensioni interne m. 1,90 x 2,80 x 2,25 h.
Dimensioni esterne m. 2,10 x 3,00 x 2,45 h.

La cabina elettrica MINIBOX DG2081 REV.4 è realizzata in cemento armato vibrato con  struttura monoblocco  ed è costituita da un unico elemento che ne incorpora il basamento di fondazione a vasca.

La struttura monoblocco garantisce pareti interne lisce senza nervature e una superficie interna costante lungo tutte le sezioni orizzontali, inoltre offre una struttura estremamente resistente, in grado di possibilità assestamenti e / o deformazioni che si manifestano nel trasporto o durante la consegna in musica lirica.
La struttura è calcolata,  in conformità al DM 14.01.2009 “Norme Tecniche sulle Costruzioni”  per essere impiegato in zona sismica con grado massimo di sismicità aggiornato in serie dichiarata con ATTESTATO DI QUALIFICAZIONE rilasciato dal Ministero Lavori Pubblici, Consiglio Superiore dei Lavori Pubblici, Servizio Tecnico Centrale.

La struttura garantisce un grado di protezione verso l’esterno IP33 secondo Norme CEI 70-1.

La cabina elettrica MINIBOX DG2081 REV.4 è realizzata, assemblata e collaudata interamente in stabilimento, e dotata lo spostamento del box completo delle apparecchiature elettromeccaniche.
