Dg 2061 Ed.8

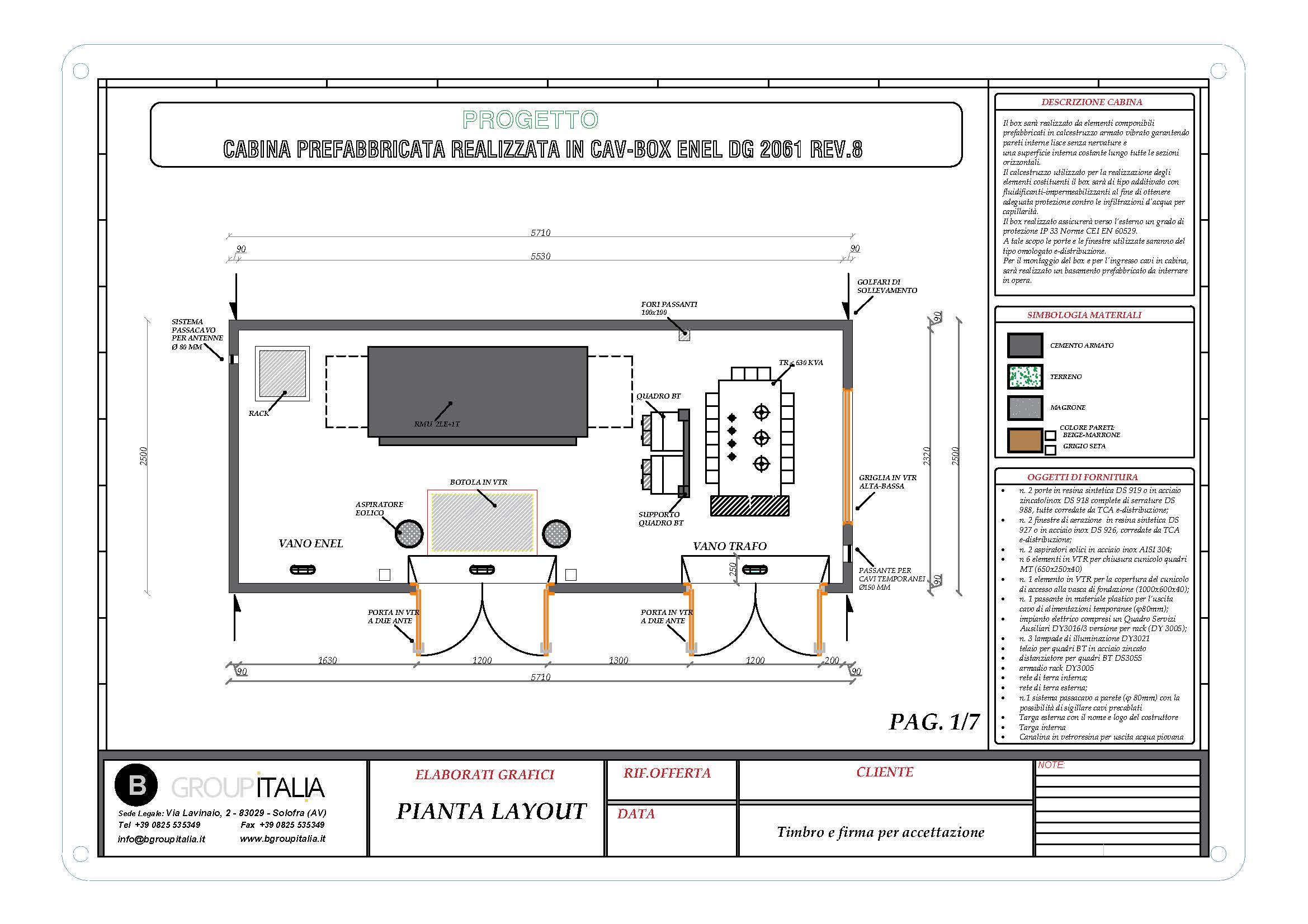

Il Monobox DG 2061 ed.8 del 15 settembre 2016 è composto da un unico locale atto a contenere le apparecchiature MT / BT per i diversi equipaggiamenti unificati ENEL. Le cabine consegna sono ad uso esclusivo del distributore nazionale ENEL  o dell’azienda distributrice locale per la trasformazione e la distribuzione dell’energia elettrica in bassa tensione.

Matricola identificativa Enel box con porte in VTR  nr 227280

Matricola identificativa Enel box con porte in acciaio zincato nr 227282

Matricola identificativa Enel box con porte in acciaio inox nr 227283

Principali differenze rispetto alla precedente versione DG 2061 (Rev 7.1):

-Riduzione dimensione del foro a pavimento per quadri MT compatti in SF6 Introduzione altezza massima box Rimozione dalla dotazione di cabina dei passacavi Introduzione specifiche tecniche aggiornate/di nuova edizione DS918 – DS920 – DY3021

  • Introduzione nella dotazione di cabina dell’ armadio rack (DY3005)e del supporto QBT (DS3055)
  • Modifica della dimensione del sistema passacavo per cavi temporanei
  • Introduzione disegno costruttivo telaio per quadri BT con fissaggio sia inferiore che superiore
  • Introduzione inserti per fissaggio quadro rack
  • Introduzione prove di tipo e accettazione sullo spessore zincatura telaio per quadri Bt
  • Introduzione della verifica di isolamento degli elementi metallici accessibili dall’esterno
  • Introduzione prova di accettazione provini cls
  • Introduzione prova sclerometrica non distruttiva del cls indurito
  • Introduzione richiesta di certificato di conformità impianto elettrico(D.M. 22 gennaio 2008, n.37)
  • Introduzione della documentazione di tipo C “cabine box da terzi”.
