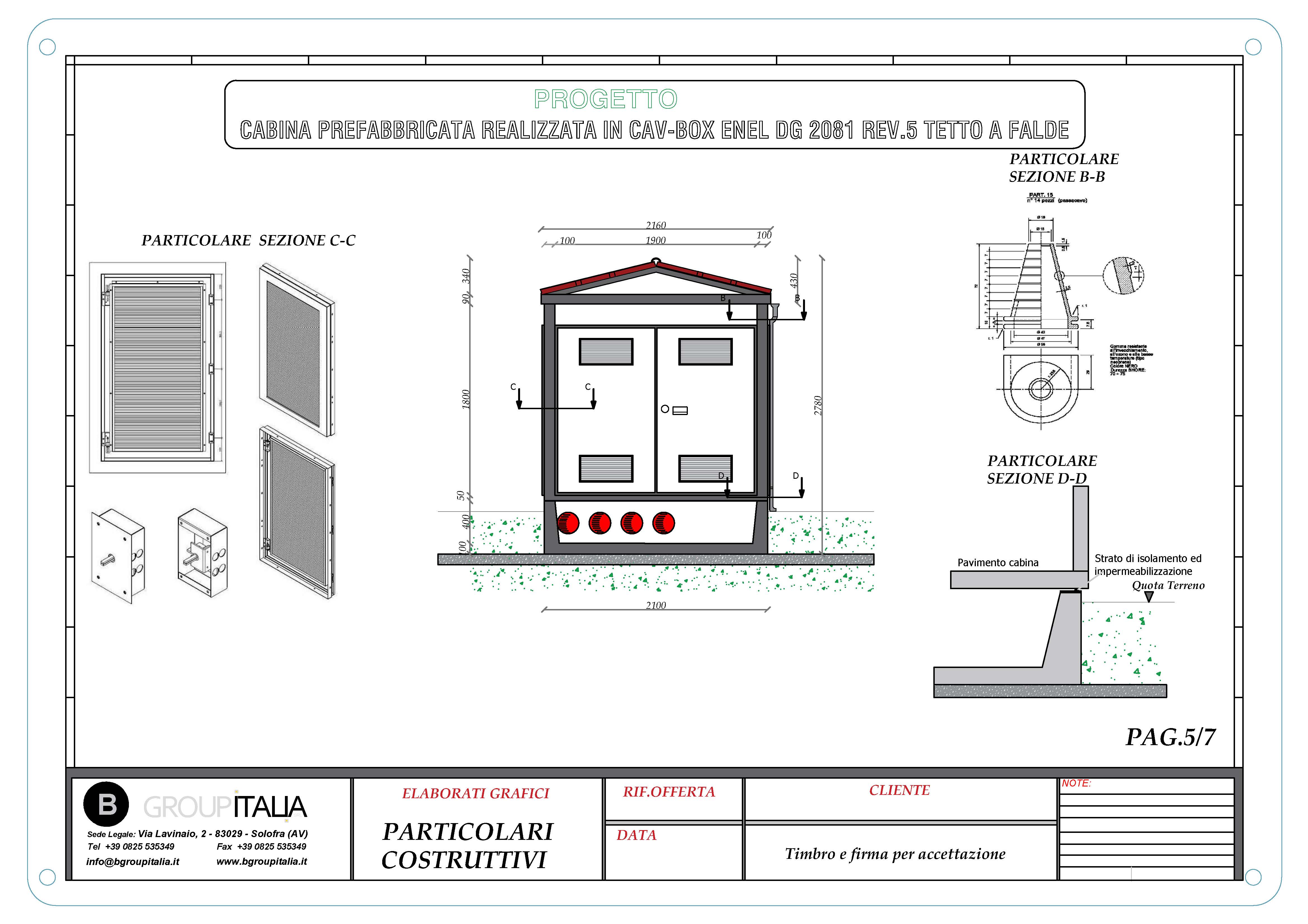

Mod. EB DG 2081 ED.5 MINIBOX tetto a falde
La cabina Minibox è progettata per contenere:
– un trasformatore (GST001) avente potenza da 100 a 400 kVA, equipaggiato di isolatori MT con presa a spina a cono interno (DJ1111);
– un quadro MT (GSM001 o DY 900) isolato in SF6 nella configurazione di due o tre linee motorizzate e una protezione trasformatore;
– due quadri BT (DY 3009) con quattro interruttori BT DY 3101;
– un telaio rack (DY 3005/2) con quadro BT servizi ausiliari (DY 3016/3), concentratore (DH 933) ed eventuale unità periferica di telecontrollo (GSTR001).
I trasformatori da impiegare sono quelli relativi alla specifica tecnica Global Standard GST001 rev 1 del 31/10/2012 “MV/LV TRANSFORMERS” relativi alla sezione italiana individuata dalla sigla “ED-Italy”. Il collegamento trasformatore – quadro MT è realizzato attraverso cavo MT preintestato come da DJ4448.
Il quadro MT, deve essere conforme alla specifica tecnica Global Standard GSM001 ed.0 ed avere le dimensioni minime pari a (A x L x P) 1600 x 1000 x 714 e massime pari a (A x L x P) 1600 x 1750 x 800 mm.
Costituiscono oggetto della fornitura, oltre agli elementi prefabbricati del box i seguenti elementi di completamento:
- n. 2 porte per vani quadri MT e BT come da DS 918 complete di serrature DS 988;
- n. 2 pannelli di aereazione vano TR;
- n. 2 pareti divisorie interne ed elementi di supporto per quadro MT;
- n. 8 flange a frattura prestabilita per i fori della vasca;
- n. 1 passante in materiale plastico per l’uscita cavo di alimentazioni temporanee (Φ> 150 mm);
- impianto elettrico compreso Quadro Servizi Ausiliari DY3016/3;
- un Sistema Passacavo da parete (Φ > 80 mm) per l’antenna;
- n. 3 plafoniere per impianto di illuminazione come da DY3021
- n. 1 rete di terra interna;
- n. 1 rete di terra esterna, se compreso nella fornitura;
- un armadio rack per cabina minibox – omologato e-distribuzione – del tipo a rastrelliera idoneo a contenere cassetti da 19“ di dimensioni: 1400x600x600 mm (specifica tecnica DY3005/2).
- distanziatore per quadri BT (DS3055)
- n. 4 golfari per il sollevamento della copertura.
